一個完整的軸承代號由基本代號、前置代號和后置代號組成,排列順序一般為:前置代號-基本代號-后置代號。
前置代號:是軸承在結構形狀、尺寸、公差、技術要求等有改變時區分使用,用字母標示。如用L表示可分離軸承的可分離套圈;K表示軸承的滾動體與保持架組件等等。實際應用的滾動軸承類型是很多的,相應的軸承代號也是比較復雜的;
基本代號:基本代號用來表明軸承的內徑、直徑系列、寬度系列和類型,一般最多為五位數,是軸承代號的基礎?;敬栍奢S承類型代號、尺寸系列代號和內徑代號3部分構成:類型代號-尺寸系列代號-內徑代號(2位數);

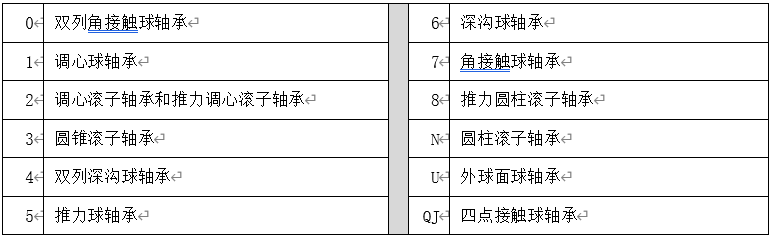

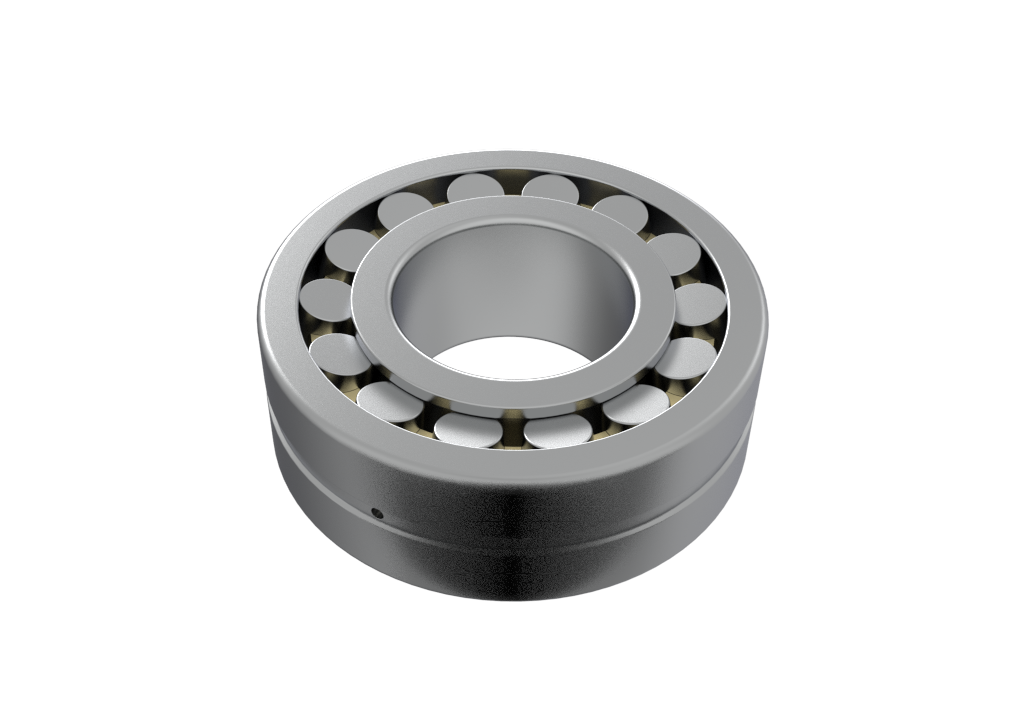

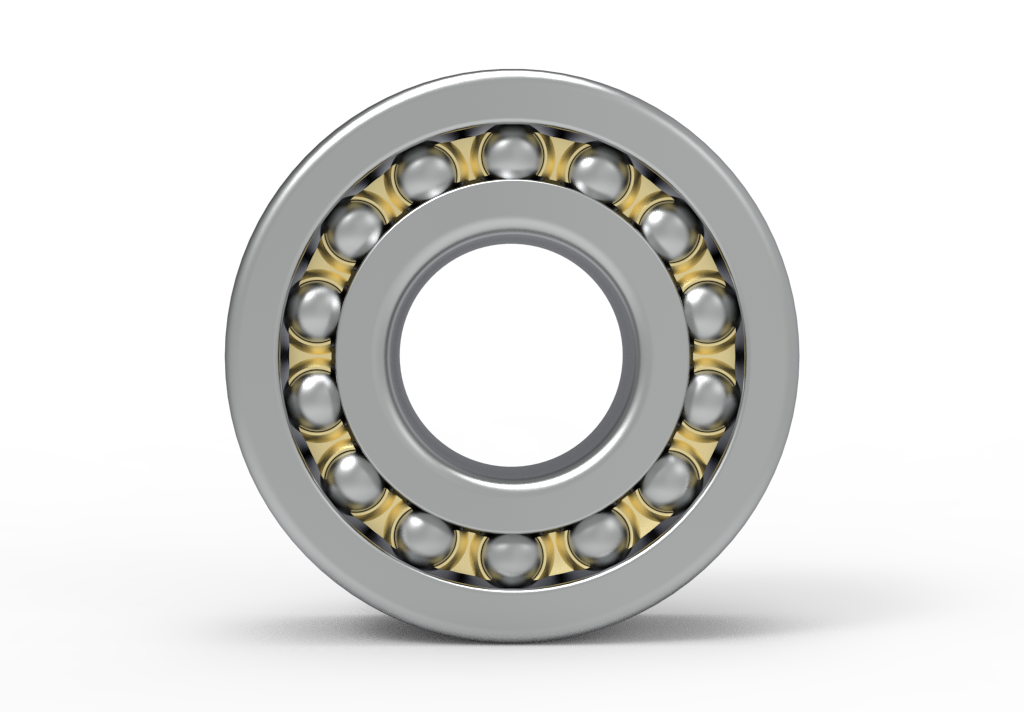

類型代號,用數字或字母標識
基本代號的編制規則:
1、軸承內徑用基本代號右起第一、H位數字表示。
對常用內徑d=20~480mm的軸承內徑一般為5的倍數,這兩位數字表示軸承內徑尺寸被5除得的商數,如04表示d=20mm;12表示d=60mm等等。對于內徑為10mm、12mm、15mm和17mm的軸承,內徑代號依次為00、01、02和03。對于內徑小于10mm和大于500mm軸承,內徑表示方法另有規定,可參看GB/T272--93。
2、軸承的直徑系列用基本代號右起第三位數字表示。
例如,對于向心軸承和向心推力軸承,0、1表示特輕系列;2表示輕系列;3表示中系列;4表示重系列。各系列之間的尺寸對比如下圖所示。推力軸承除了用1表示特輕系列之外,其余與向心軸承的表示一致。
3、軸承的寬度系列用基本代號右起第四位數字表示。
當寬度直徑系列的對比列為0系列時,對多數軸承在代號中可不標出寬度系列代號O,但對于調心滾子軸承和圓錐滾子軸承,寬度系列代號0應標出。而直徑系列代號和寬度系列代號統稱為尺寸系列代號。
4、軸承類型代號用基本代號右起第五位數字表示(對圓柱滾子軸承和滾針軸承等類型代號為字母)
后置代號:軸承的后置代號是用字母和數字等表示軸承的結構、公差及材料的特殊要求等等,是軸承的部件與基本設計有不同結構或有其它特性的變型。
a、后置代號置于基本代號的右邊并與基本代號空半個漢字距(代號中有符號"-"、"/"除外。當改變項目多,具有多組后置代號,按表1所列從左到右的順序排列。
b、改變?yōu)?組(含4組)以后的內容,則在其它代號前用"P與前面代號隔開;例:6205-2Z/P6608-2Z/P6
c、改變內容為第4組后的兩組,在前組與后組代號中的數字或文字表義含義可能混淆時,兩代號間空半個漢字距。例:6208/P63V1
1)密封圈與防塵蓋
a、-RS軸承一面帶骨架式橡膠密封圈(接觸式)例:608-RS
b、-2RS軸承兩面帶骨架式橡膠密封圈(接觸式)例:608-2RS
c、-RZ軸承一面帶骨架式橡膠密封圈(非接觸式)例:608-RZ
d、-2RZ軸承兩面帶骨架式橡膠密封圈(非接觸式)例:608-2RZ
e、-Z軸承一面帶防塵蓋例:608-Z
f、-ZZ軸承兩面帶防塵蓋例:608-Z
g、-RSZ軸承一面帶骨架式橡膠密封圈(接觸式),另一面帶防塵蓋例:608-RSZ
h、-RZZ軸承一面帶骨架式橡膠密封圈(非接觸式),另一面帶防塵蓋例:608-RZZ
2)公差等級代號:
軸承的公差等級分為2級、4級、5級、6級、6X級和0級,共6個級別,依次由高級到低級,其代號分別為PZ、/P4、/PS、/P6,/P6X和PO,公差等級中,6X級僅適用于圓錐滾子軸承;0級為普通級,在輪承代號中不標出。
a、PO公差等級符合標準規定的0級,代號中省略不表示例:6203
b、P6公差等級符合標準規定的6級例:6203/P6
c、P5公差等級符合標準規定的5級例:6203/P5
3)游隙代號:
常用的軸承徑向游隙系列分為1組、2組、0組、3組、4組和5組,共6個組別,徑向游隙依次由小到大。組游隙是常用的游隙組別,在軸承代號中不標出,其余的游隙組別在軸承代號中分別用C、/CZ、/C3、/C4、/CS表示。
a、C1游隙符合標準規定的1組例;608/C1
b、C2游隙符合標準規定的2組例:608/C2
c、CO游隙符合標準規定的0組例;608/C0
d、C3游隙符合標準規定的3組例;608/C3
e、C4游隙符合標準規定的4組例;608/C4
f、C5游隙符合標準規定的5組例;608/C5
