優化設計
通過對現有傳動設計方案進行分析及優化，使設備性能得到提升，降低能耗，增加可靠性。
客戶收益——可靠、降耗、增效
1）制造商設備已完成整體設計或制造階段
配合設備制造商，利用軟件分析和相關應用經驗，對現有已經完成之應用設計方案進行分析，優化其選用軸承結構及軸承布置方案。滿足其對設備性能提升、降低能耗，增加穩定性可靠性等方面的需要。
2）業主使用階段，對性能提升需求
針對業主客戶，對使用過程中需要性能提升的要求，為其提供優化的軸承結構及軸承布置解決方案，滿足其提高性能，降低能耗，增加穩定性可靠性等方面的需要--可靠、降耗、增效
優化設計案例——自動除塵機用精密交叉滾子軸承
應用背景：

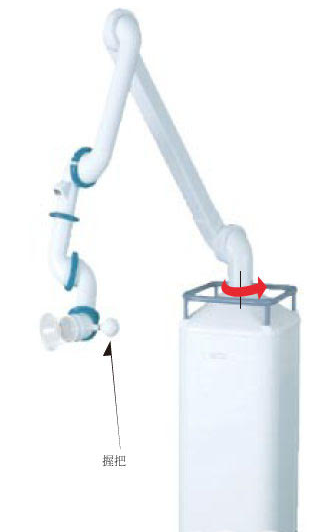

客戶為國外知名品牌除塵設備制造企業，該項目為特殊行業用除塵設備，工作時，除塵機在軌道上面做直線運動，對多個需除塵部位進行自動除塵操作。需要除塵傳輸管路可以在一定范圍內伸縮回環并定位，在直線運動過程中，保證管路接口位置的穩定性。以便可以準確對接相應的除塵接口。
軸承位于連接管路與除塵機機箱的連接部位。該設備承載較輕，軸承軸向受力最大在 300kg，管路連接件最長長度為 2m，軸承工作時候承受一定的傾覆力矩，最大為 50N.M，要求軸承定位穩定性要高，因?yàn)槌龎m過程還會有一定的沖擊載荷，因此對軸承的抗沖擊性能以及剛性均有較高的要求。
同時，客戶希望軸承連接與管路及機箱通過連接法蘭進行連接，這樣相當于關節手臂的運動形式?？蛻粼O(shè)計采用配對角接觸球軸承，通過設置預載荷的大小，提高軸承的剛性，但是因?yàn)榕鋵?duì)角接觸球軸承安裝需要軸及座孔配合，以及配置預載荷與安裝后的預載荷會有一定的差異，造成產品安裝后，回轉扭矩會有較大差異，而且安裝周邊制造也較為繁瑣。
因此客戶希望 KIS 根據其使用工況，提供更適宜的軸承應用。
客戶需求：
該產品應用于除塵機可回旋連接管路固定底座，客戶要求使用過程中，管路在手持操作定位時，旋轉靈活，同時整體管壁要定位穩定，并保持一定的阻尼感，避免設軸承備自動工作直線移動時，因管路端部位置變化，對連接管件準確性造成影響?？蛻粢蟮妮S承旋轉定位精度在 0.005mm，同時在連接管路前端的位置變量不超過 1mm。同時旋轉扭矩要求在 5±0.5N.M 范圍內。使用壽命要求，擺動壽命兩萬次以上（±90°），測試擺動頻次 10 次每分鐘。
客戶痛點：
客戶原使用配對角接觸球軸承，雖然產品精度和剛度可以達到使用要求，但是因?yàn)樾枰S承與軸及座孔之間進行配合，配合量的大小偏差，對軸承的預緊量有一定影響，造成管路連接件批量回轉扭矩穩定性差，相互差在 1N.M 以上，需要多次調整才可以滿足使用要求，而且安裝過程較為繁瑣，安裝調試時間久，安裝效率低，嚴重影響產品的批量生產效率。 因此客戶現在迫切需要我們解決其痛點，為其提供最合適的產品應用。
方案確定：

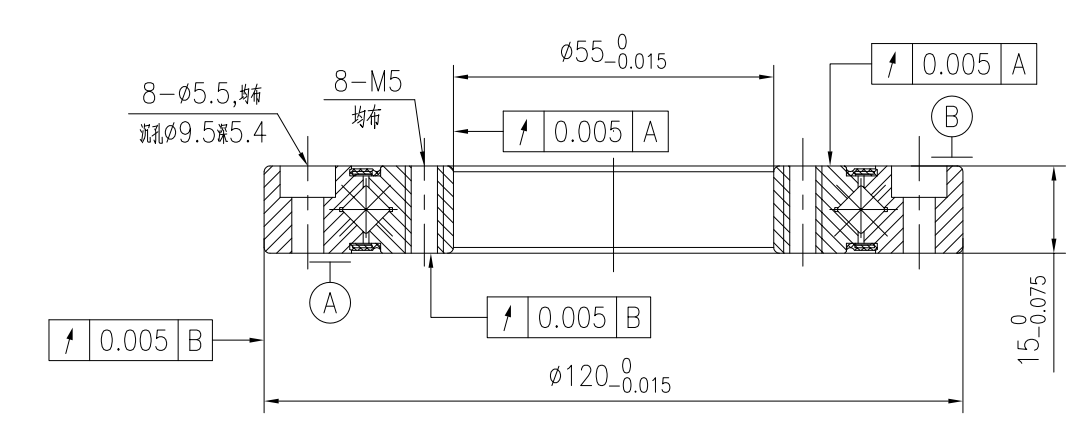

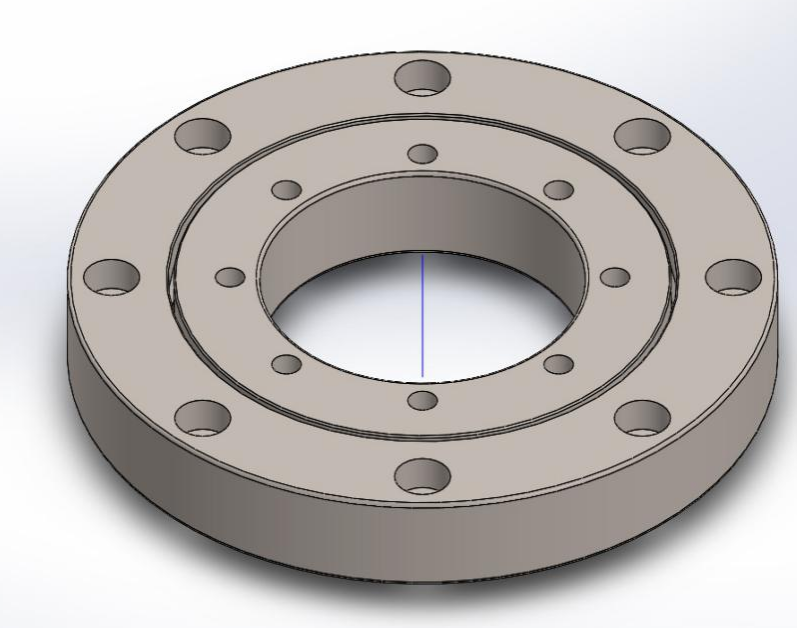

根據與客戶充分溝通，了解客戶的工況要求，KIS 為客戶選擇精密交叉滾子型軸承，該產品滾動體為圓柱滾子型，呈 90°在內外圈滾道內間隔分布，這樣既可以承受軸向、徑向載荷，還可以承受一定的傾覆力矩，而且具有精度高、剛性好的特點，按照客戶的需要，還可以選用內外圈具有安裝孔的形式，這樣可以與客戶的基座與管件法蘭之間直接進行聯系，安裝更便捷?？梢圆捎脦в蓄A(yù)負載的負游隙設計，這樣在轉動時，可以提供穩定的預載扭矩，保證客戶使用。該產品的軸向、徑向跳動可以控制在 0.005mm 以內，完全可以滿足客戶的使用需要。

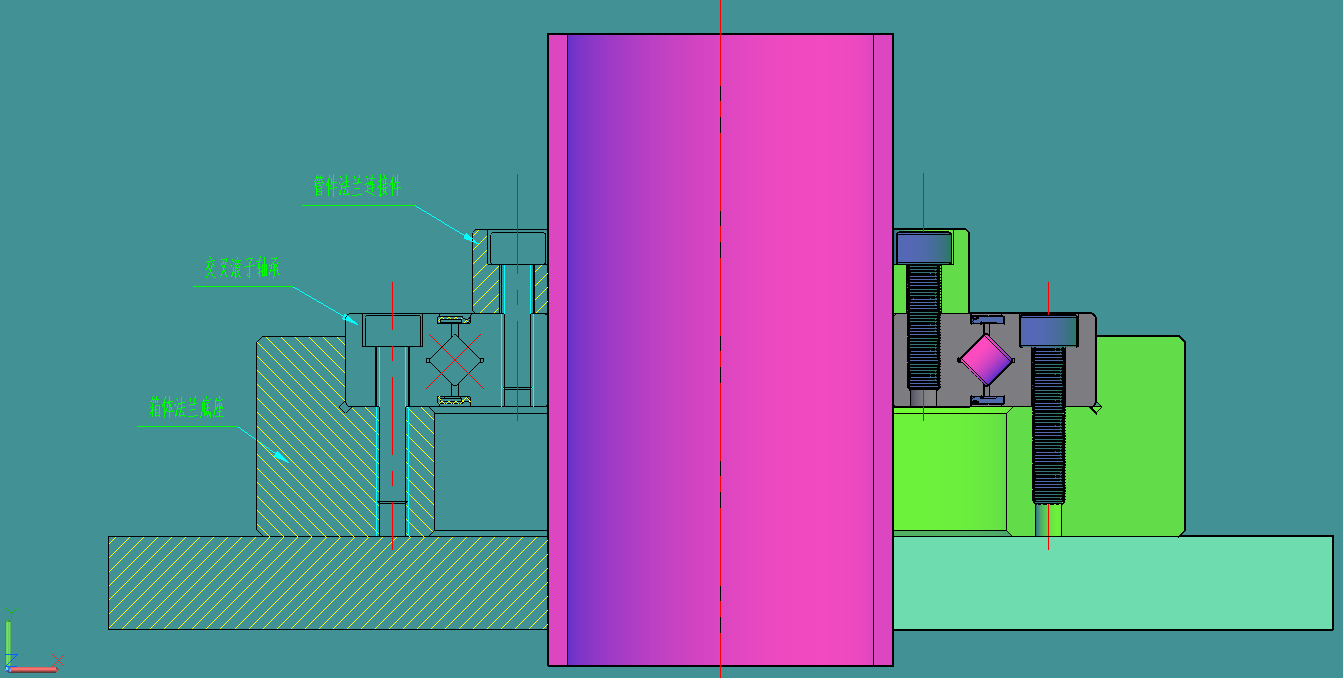

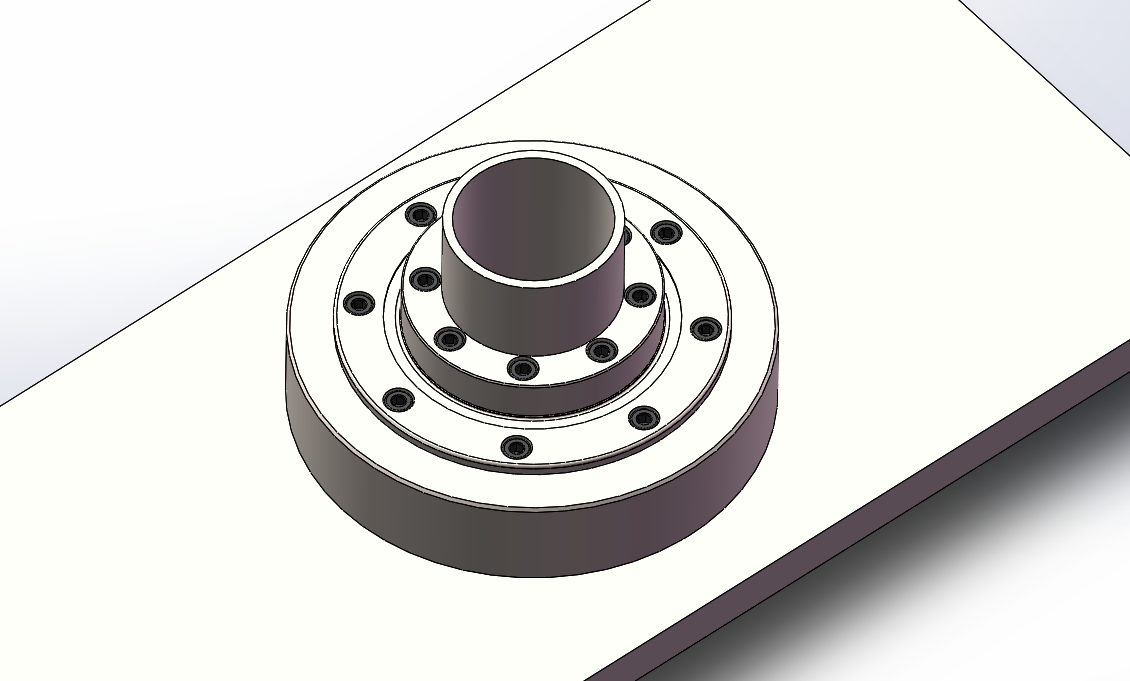

優化后的安裝示意圖參考圖 1 及圖 2
圖1
圖2
圖3
圖4
利用軸承專業壽命分析軟件對軸承壽命及靜態安全分析結果，壽命和靜態安全系數可以完全滿足客戶需求。（分析過程圖片參考圖 5~圖 8）

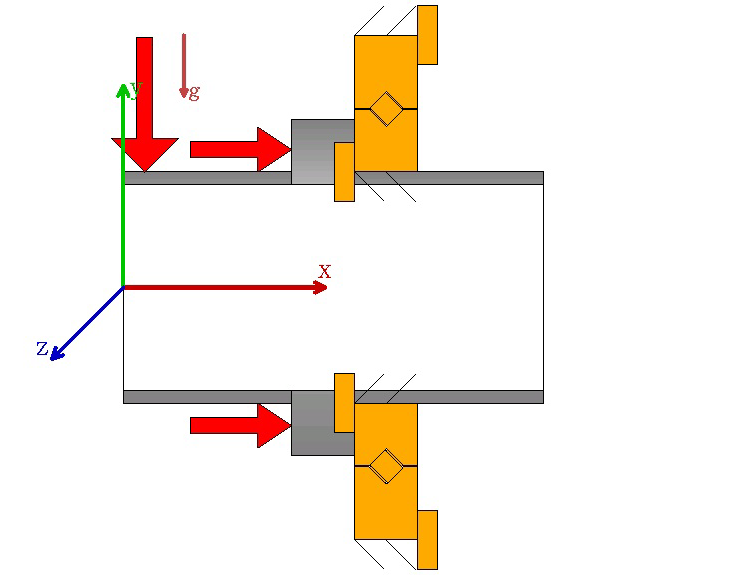

圖5軸承安裝及受力示意圖

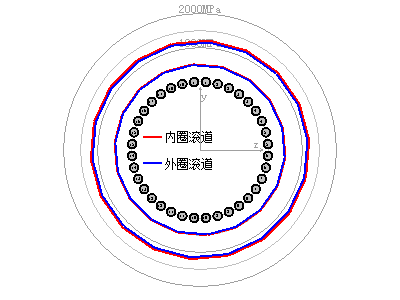

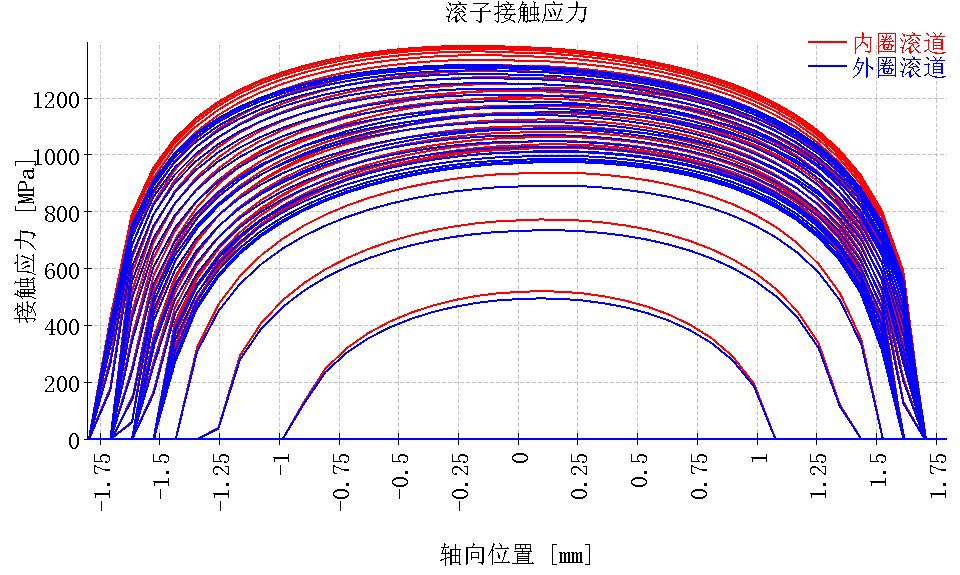

圖 6 內外圈滾道接觸應力

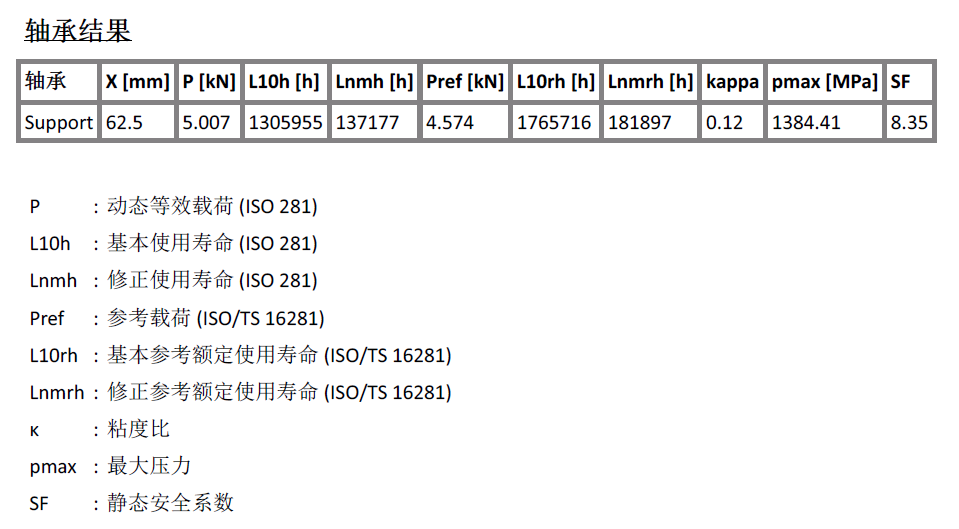

圖 8 軸承壽命及靜態安全系數計算結果
產品交付客戶使用：
產品交付客戶后，客戶反饋，因?yàn)檩S承自帶安裝孔，簡化周邊安裝結構，安裝操作時間由原來四個小時壓縮到兩個小時以內，管件端部變量不超過 0.3mm，而且轉動時扭矩穩定，在 4.8~5.2N.M 之間，完全滿足客戶設計要求。
客戶經加強疲勞測試，擺動批次超過 5 萬次以上，定位精度還能保持在設計范圍以內。
目前客戶時間已經超過三年，反饋良好。目前該系列產品已經批量穩定使用。
