② 帶軸向定位型產品可承受一定的軸向載荷
③ 可以承受輕微不對中影響產生的偏載和歪斜運轉
④ 優化的外表面輪廓，減少了與導軌間的接觸應力，提高導軌壽命
⑤ 優化的滾道和滾子形狀，保證了軸承的長壽命
② 相鄰機器部件連接安裝便捷
③ 承載能力強，可承受各種聯合載荷
② 結構簡單、標準化加工工藝，可靠耐用，性價比高。
③ 可承受徑向和輕軸向兩個方向軸向載荷，易于安裝，維護成本低。
② 具有低的摩擦力矩，噪音與振動低，即使在高速工況下溫升也較低。
③ 具有較低的最小載荷要求。
② 可承載徑向和軸向聯合載荷，通過多套單列組配或者雙列軸承可以承受雙向的軸向載荷。
③ 多套配置的單列軸承和雙列軸承具有較高的剛性。
④ 高精度的產品保證了軸承的高轉速和良好的運行性能。
② 優化的滾針和滾道形狀設計，能夠提供更高的徑向載荷能力
③ 高精度的滾針軸承可以獲得較高的運轉精度
② 非定位結構具有一定的軸向位移
③ 滾子優化的母線輪廓減少了滾子與滾道接觸的邊緣應力以及減小安裝對中和軸撓曲對整體性能的影響，使用壽命長
② 高的徑向承載能力和一定的軸向承載能力
③ 優化的內部結構設計、滾子形狀和保持架結構使軸承具有長的使用壽命
② 低摩擦、噪音和振動，更長的壽命
③ 組配產品可以滿足最適合的預負載和剛性需求
④ 可分離和互換的零件更便于安裝、拆卸與維護
② 可以在極小的軸向空間內提供非常高的剛性
③ 優化的滾針和滾道形狀設計，減少邊緣接觸應力的產生，具有更長的壽命
② 滿足高剛性場合應用
③ 高精度運轉并可以提供預加負載
② 結構緊湊
③ 球面座孔對長軸系對中具有一定的調心功能
④ 大型帶座軸承可以采用分體結構，安裝維護方便
② 面接觸軸承，適用于高速輕載工況
③ 運轉平穩、可靠、無噪聲
實“利”說話|精密交叉滾子-DD馬達解決方案
客戶背景：

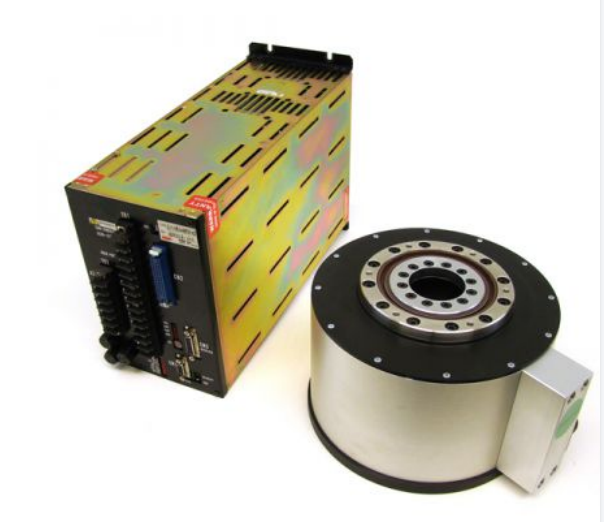

客戶為國外電器維護修理公司，主要對工業設備中的電器部分進行維護修理工作，其中DD馬達是其主要維修內容。
力矩電機內，因?yàn)樾枰罅剌敵?，因此需要配置高剛性、高精度的支承定位軸承，一般會選用精密交叉滾子軸承，可以很好的滿足其使用特點要求。
客戶關鍵詞：
高精度的位置控制/免維護/運行時間長
KIS提供的解決方案
軸承選型
01
1.基于客戶設備的特點，KIS最終選擇加強型精密交叉滾子軸承。
2.通過壽命計算，驗證軸承選型是否正確。
設計優化
02
1）調整內部結構設計，改變隔離塊形式，從而增加儲油量。改變軸承密封接觸形式，減少摩擦發熱導致的油脂損失。
2）優化內部公差，減少不必要溫升問題。
3）提高軸承整體精度水平，保證整體定位及旋轉精度。

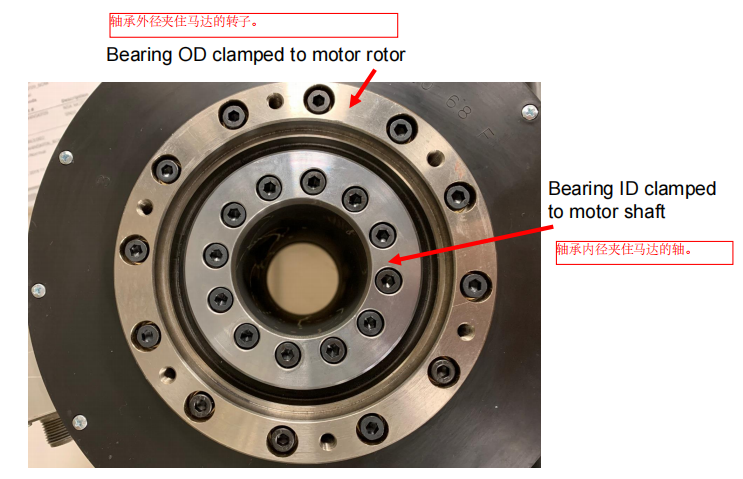

軸承安裝示意圖

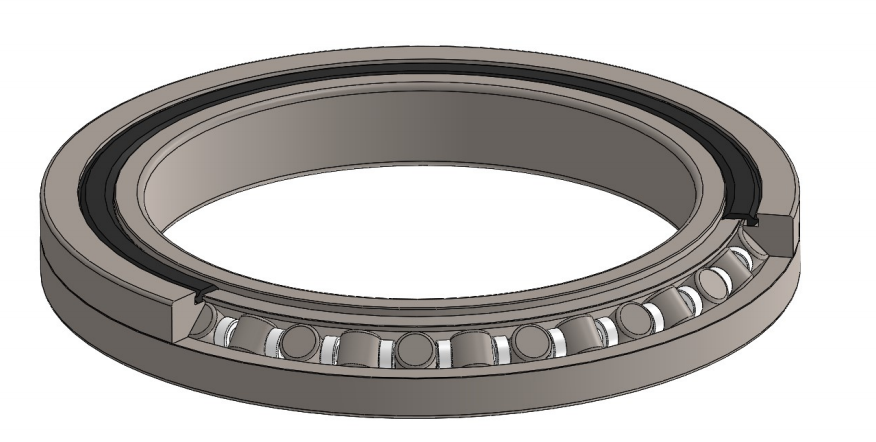

優化后的軸承結構示意圖
解決方案驗證
專業軟件驗證：利用軸承專業壽命分析軟件對軸承壽命及靜態安全分析結果，壽命和靜態安全系數可以完全滿足客戶需求。

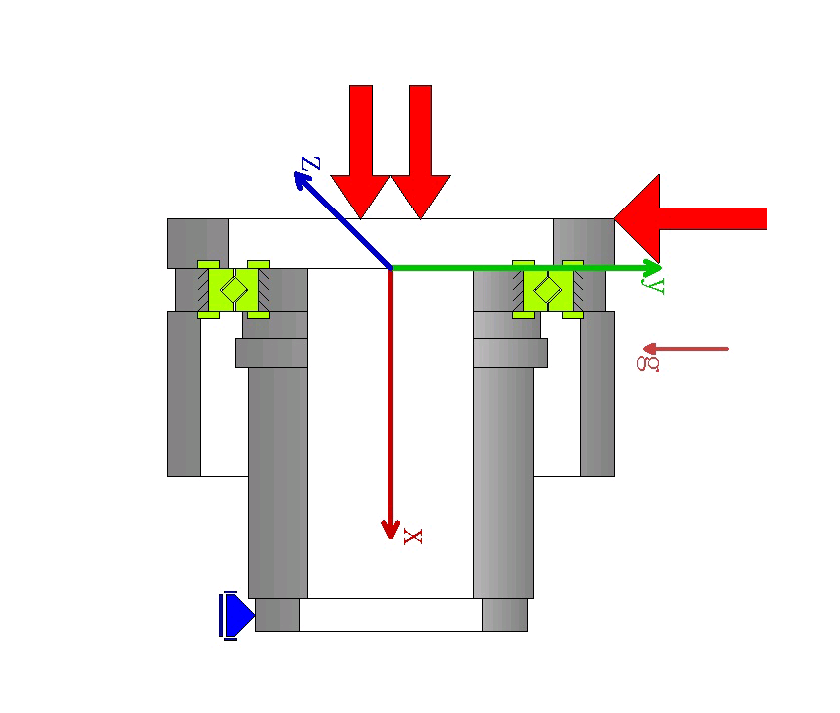

軸承安裝及受力示意圖

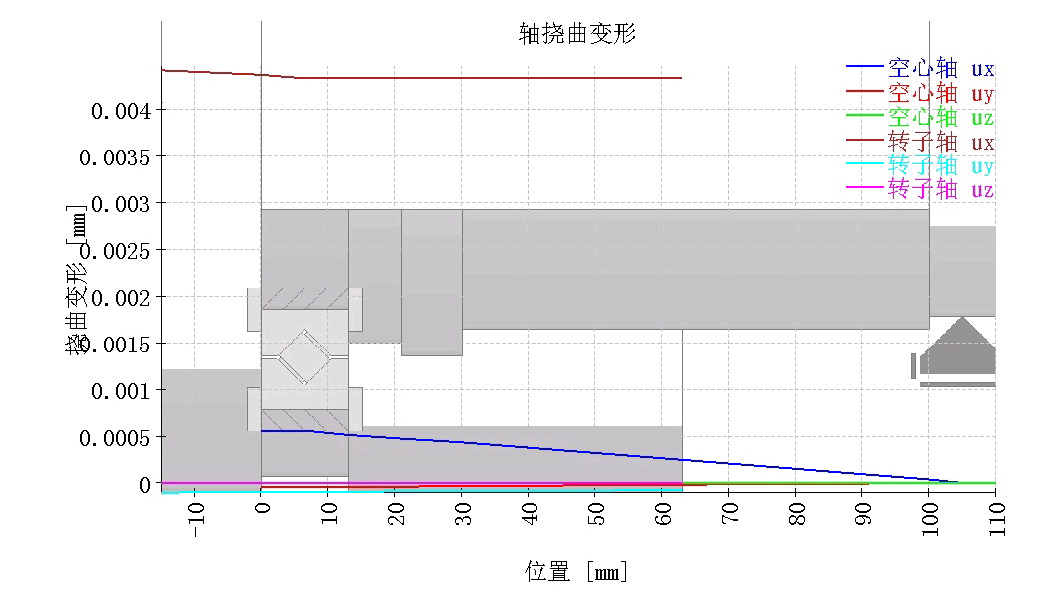

軸撓曲變形曲線

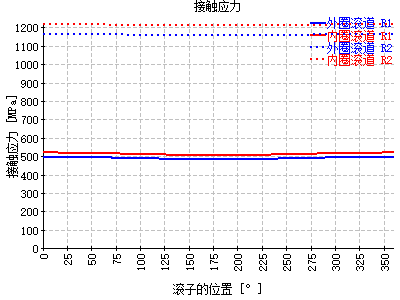

內外圈滾道接觸應力

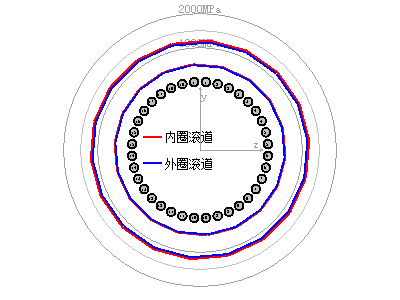

滾子接觸應力

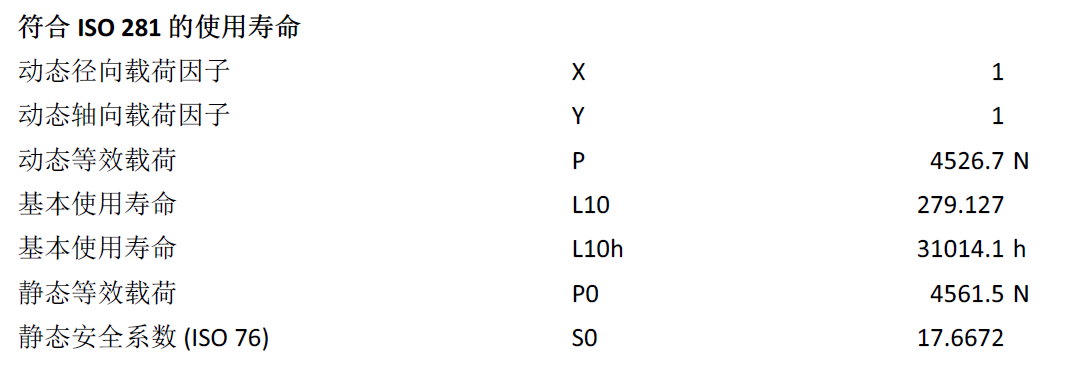

壽命計算結果
客戶收益
通過正確的應用分析結合合適的軸承選型及布置方案優化，產品交付使用后，順利通過一個月、三個月、半年及一年的定期測試。
運行精度準確穩定，使用壽命大大超出客戶預期要求。
KIS柯拉思利致力于通過設計選型、狀態分析等技術服務，提供更適合您設備工況的產品。
